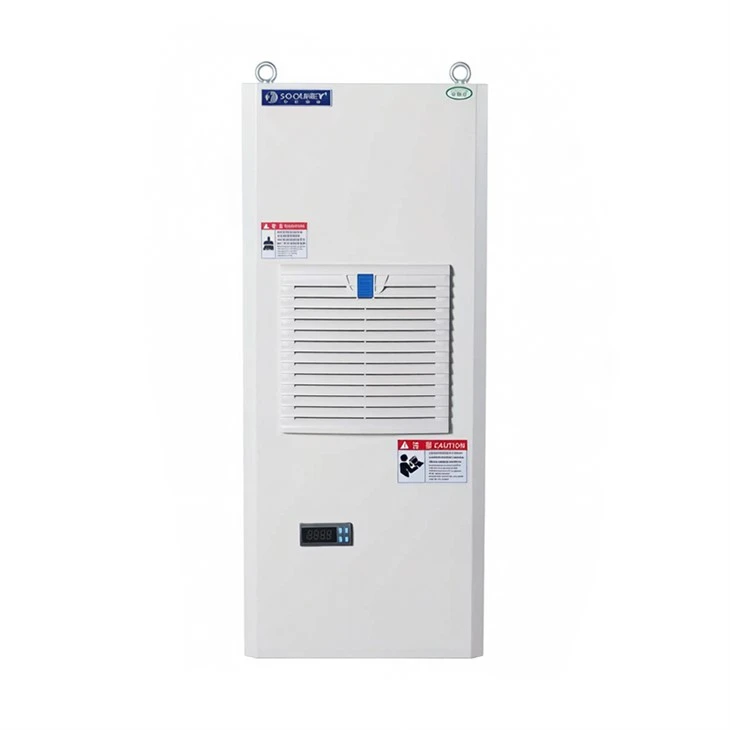

Pilnīga dzesēšanas sistēmas sistēma var ietvert:
- Saldēšanas iekārta
- Temperatūras regulators
- Temperatūras sensors
- Gaisa izplūde un atgaitas gaisa ieplūde
- Gaisa filtrs
- Drenāžas caurule
- Signāla izvade vai trauksmes interfeiss
- Strāvas kabelis un aizsargierīce
Ne katram projektam ir nepieciešami visi priekšmeti. Konfigurācija ir atkarīga no skapja daudzuma, siltuma ražošanas un uzraudzības prasībām.
Dzesēšanas jaudai jāatbilst kopējai siltuma ražošanai skapī. Atlases soļi:
- Norādiet visas siltumu{0}}ģenerējošās sastāvdaļas
- Pievienojiet to nominālo jaudas zudumu
- Pievienojiet 20–30% rezervi turpmākai slodzes palielināšanai
- Salīdziniet ar iekārtas nominālo dzesēšanas jaudu faktiskajā apkārtējās vides temperatūrā
Ja apkārtējā temperatūra ir augsta, faktiskā dzesēšanas jauda ir mazāka par nominālo vērtību. Šajā gadījumā izvēlieties vienu izmēru lielāku.
Skapjiem ar stabilu siltuma slodzi parasti pietiek ar vienu vienību. Skapjiem ar:
- Lielas siltuma slodzes svārstības
- Augsta apkārtējā temperatūra
- Prasība nepārtrauktai darbībai
- Prasība atlaišanai
var apsvērt divu{0}}vienību konfigurāciju. Divas vienības var darboties pārmaiņus vai darboties kopā atkarībā no temperatūras regulatora iestatījuma.
Temperatūras regulatoru var iestatīt ar:
- Mērķa skapja iekšējā temperatūra
- Temperatūras starpība (histerēze)
- Signalizācijas augstākā robeža
- Trauksmes zemais ierobežojums
- Kompresora aizkaves laiks
Ieteicamais skapja iekšējās temperatūras diapazons: +25 grādi līdz +38 grādi. Ja iestatītā temperatūra ir pārāk zema, uz iztvaicētāja var veidoties kondensāts un palielināties enerģijas patēriņš.
Ierīci var konfigurēt dažādos darbības režīmos:
|
Režīms |
Apraksts |
|
Automātiski |
Ierīce ieslēdzas un apstājas pēc korpusa iekšējās temperatūras |
|
Rokasgrāmata |
Ierīce darbojas nepārtraukti neatkarīgi no temperatūras |
|
Taimeris |
Vienība darbojas noteiktos laika periodos |
|
Tālvadības pults |
Iekārtu kontrolē ārējs signāls vai uzraudzības sistēma |
Režīma izvēle ir atkarīga no procesa prasībām un uzraudzības sistēmas.
Ierīci var konfigurēt ar signāla izvades un trauksmes interfeisiem. Tipiski trauksmes apstākļi:
- Skapja iekšējā temperatūra virs augstākās robežas
- Skapja iekšējā temperatūra zem zemākās robežas
- Temperatūras sensora kļūme
- Strāvas padeves kļūme
- Kompresora pārslodze
Lai izveidotu savienojumu ar esošu PLC vai uzraudzības sistēmu, pasūtījuma apstiprinājumā apstipriniet saskarnes veidu un sakaru protokolu.
Lai novērtētu enerģijas patēriņu, ierakstiet:
- Vienības darba stundas dienā
- Kompresora palaišanas un apturēšanas frekvence
- Apkārtējās vides temperatūra
- Skapja iekšējā temperatūra
- Ievades jauda vai darba strāva
Ja kompresors bieži ieslēdzas un apstājas, pārbaudiet temperatūras starpības iestatījumu un skapja siltuma slodzes svārstības.
Ieteicamais apkopes grafiks:
|
Intervāls |
Vienums |
|
Ikmēneša |
Iztīriet gaisa ieplūdes filtru, pārbaudiet drenāžas cauruli |
|
Reizi ceturksnī |
Pārbaudiet darba strāvu, pārbaudiet blīvējuma blīvi |
|
Ik pēc 6 mēnešiem |
Pārbaudiet temperatūras sensoru, pārbaudiet ventilatora lāpstiņu |
|
Ik pēc 12 mēnešiem |
Pārbaudiet aukstumaģenta daudzumu, pārbaudiet elektriskos savienojumus |
Ieteicamie palīgmateriāli un rezerves daļas:
- Gaisa ieplūdes filtrs
- Blīvējuma blīve
- Drenāžas caurule
- Temperatūras sensors
- Ventilators
|
Simptoms |
Iespējamais cēlonis |
|
Pārāk augsta korpusa temperatūra |
Filtra bloķēšana, apkārtējās vides temperatūra, siltuma slodzes palielināšanās |
|
Kompresora bieža iedarbināšana/izslēgšana |
Temperatūras starpība pārāk maza, siltuma slodzes svārstības |
|
Ūdens skapī iekšā |
Drenāžas caurule bloķēta, blīvējuma blīve bojāta |
|
Ierīce nesākas |
Barošanas avots, spriegums, temperatūras regulatora iestatījums |
|
Trauksmes izeja vienmēr ir aktīva |
Sensora kļūme, elektroinstalācijas kļūda, trauksmes iestatījums |
Standarta konfigurācija (atsevišķi modeļi)
|
Parametrs |
Vienība |
SAS300 |
SAS600 |
SAH1000 |
SAH2000 |
SAH3200 |
|
Dzesēšanas jauda |
W |
300 |
600 |
1000 |
2000 |
3200 |
|
Skapja iekšējās temperatūras diapazons |
grāds |
+25–+38 |
+25–+38 |
+25–+38 |
+25–+38 |
+25–+38 |
|
Skapja ārējās temperatūras diapazons |
grāds |
-5 līdz +55 |
-5 līdz +55 |
-5 līdz +55 |
-5 līdz +55 |
-5 līdz +55 |
|
Barošanas avots |
V/ph/Hz |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
220/1/50 |
|
Aizsardzības līmenis (iekšējais/ārējais) |
IP |
IP54 |
IP54 |
IP54 |
IP54 |
IP55/IP55 |
J: Cik bieži kompresors ieslēdzas un apstājas normālas darbības laikā?
A: Kompresora iedarbināšanas un apturēšanas biežums ir atkarīgs no temperatūras starpības iestatījuma, skapja siltuma slodzes un apkārtējās vides temperatūras. Ja kompresors ieslēdzas un apstājas vairāk nekā 6 reizes stundā, pārbaudiet temperatūras starpības iestatījumu un to, vai dzesēšanas jauda nav pārāk liela faktiskajai siltuma slodzei.
J: Kas jāreģistrē ikdienas darbības laikā?
A: Reģistrējiet skapja iekšējo temperatūru, apkārtējās vides temperatūru, iekārtas darbības stundas, kompresora iedarbināšanas un apturēšanas biežumu un darba strāvu. Salīdziniet ierakstu ar projektēšanas vērtību. Ja skapja iekšējā temperatūra pakāpeniski paaugstinās, pārbaudiet gaisa ieplūdes filtru, kondensatora ribiņas un faktisko siltuma slodzi.
